¿Cómo se construyen los contenedores de producción de hidrógeno personalizados para sobrevivir en entornos extremos?

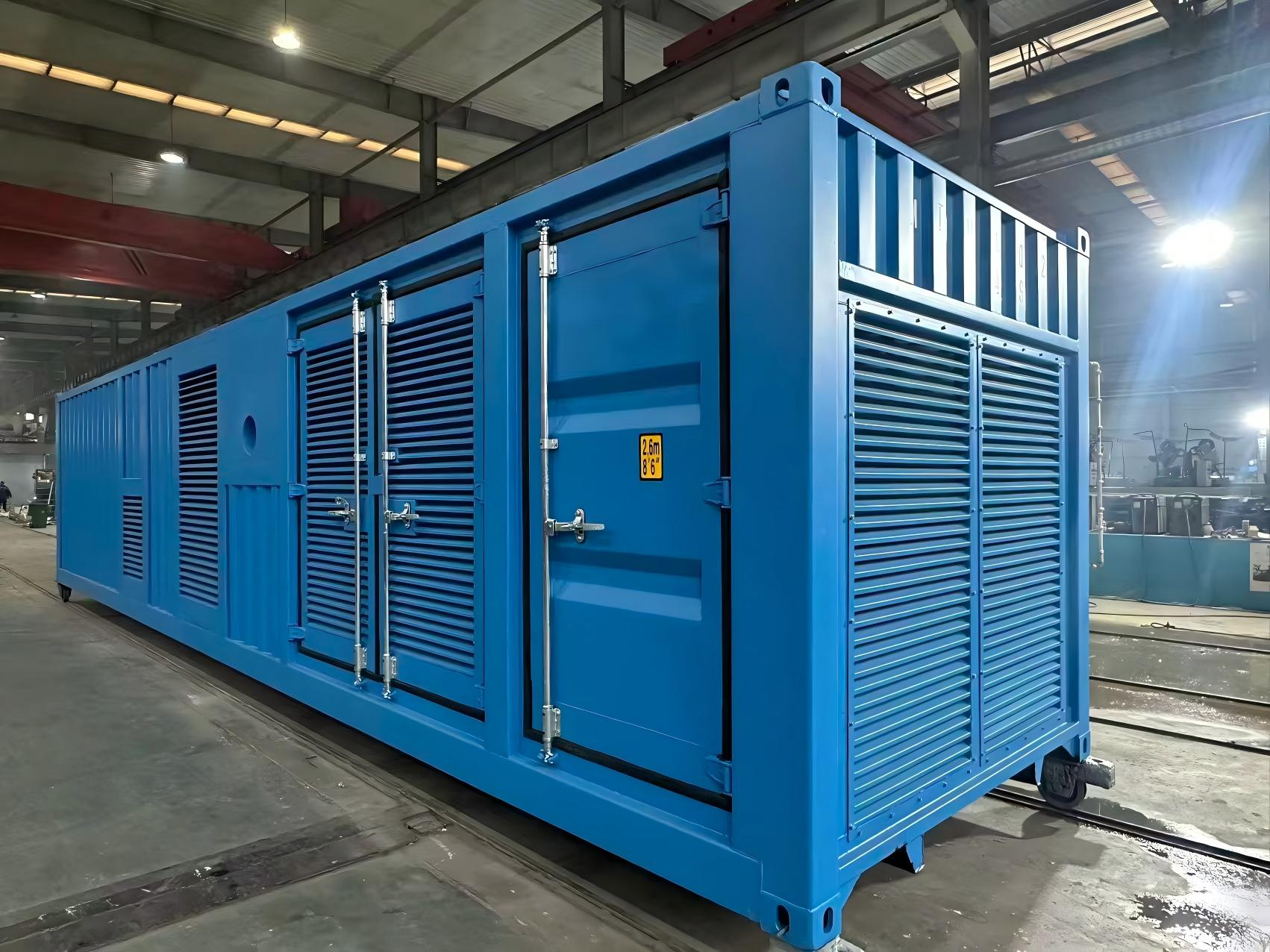

Por qué los contenedores estándar no son suficientes para el despliegue de la producción de hidrógeno

Los sistemas de producción de hidrógeno, ya sea que se basen en electrólisis de membrana de intercambio de protones (PEM), electrólisis alcalina o reformado de metano con vapor (SMR), generan, manejan y almacenan temporalmente un gas con un límite explosivo inferior de solo 4% por volumen en aire y un tamaño molecular lo suficientemente pequeño como para atravesar materiales que contendrían cualquier otro gas industrial. Cuando estos sistemas se empaquetan dentro de recintos en contenedores para su implementación en entornos remotos, marinos, desérticos, árticos o industriales, las demandas de ingeniería sobre el contenedor en sí se vuelven tan críticas como las de la pila de electrolizador o el reformador dentro de él. Los contenedores de envío estándar ISO modificados con ventilación básica y penetraciones eléctricas son totalmente inadecuados para tareas serias de producción de hidrógeno: los entornos donde se necesita con mayor urgencia hidrógeno verde son precisamente aquellos que exigen soluciones de contenedores diseñadas específicamente para aplicaciones específicas.

El mercado mundial de sistemas de producción de hidrógeno en contenedores superó los 1.200 millones de dólares en 2023 y se prevé que crezca a una tasa anual compuesta superior al 28% hasta 2030, impulsado por proyectos de conversión de energía eólica en hidrógeno en alta mar, instalaciones remotas de minería y defensa, e infraestructura de repostaje distribuido. En cada uno de estos contextos de implementación, la capacidad del recinto del contenedor para soportar extremos ambientales específicos del sitio, manteniendo al mismo tiempo la seguridad, la accesibilidad y la continuidad operativa del equipo de producción de hidrógeno en su interior, determina si un proyecto tiene éxito o fracasa. La personalización no es opcional; es la base de ingeniería para una producción confiable de hidrógeno en contenedores.

Ingeniería Estructural para Cargas Mecánicas y Sísmicas

Un contenedor de producción de hidrógeno primero debe satisfacer requisitos de integridad estructural que van mucho más allá de las especificaciones del contenedor estándar ISO 668. Las pilas de electrolizadores, los sistemas de tratamiento de agua, los gabinetes de conversión de energía y los recipientes de almacenamiento de hidrógeno comprimido introducen cargas puntuales, fuentes de vibración y distribuciones de masa que las estructuras de piso de contenedores estándar no están diseñadas para manejar sin modificaciones. Los contenedores diseñados a medida para la producción de hidrógeno generalmente incorporan bastidores auxiliares de acero reforzado con plataformas de equipo con capacidad de carga, soportes antivibración para maquinaria giratoria como bombas y compresores, y sistemas de estanterías internas con refuerzo sísmico que mantienen el equipo asegurado durante eventos de movimiento del suelo hasta la Categoría de diseño sísmico D (aceleración máxima del suelo de 0,4 g o superior).

Para implementaciones costeras y en alta mar, la carga dinámica inducida por las olas añade una dimensión estructural adicional. Los contenedores desplegados en plataformas flotantes, barcazas o cubiertas de subestaciones eólicas marinas deben diseñarse según los estándares de contenedores marinos DNV GL o ABS, que requieren verificación de análisis de elementos finitos (FEA) del rendimiento estructural en escenarios de carga estática y dinámica combinadas, incluidas aceleraciones de 0,5 g verticalmente y 0,3 g horizontalmente. El diseño de las orejetas de elevación, el refuerzo de las esquinas y las disposiciones de amarre se especifican con factores de seguridad significativamente más altos que los equivalentes de contenedores de carga estándar (generalmente 3:1 o más) porque las consecuencias de una falla del contenedor en una instalación productora de hidrógeno conllevan riesgos explosivos y estructurales.

Gestión térmica en entornos de temperaturas extremas

Los equipos de producción de hidrógeno funcionan dentro de márgenes de temperatura relativamente estrechos. Los electrolizadores PEM funcionan de manera óptima entre 10°C y 60°C de temperatura de celda; De manera similar, los sistemas alcalinos requieren temperaturas del electrolito líquido superiores a 5 °C para evitar la pérdida de rendimiento relacionada con la viscosidad, y por debajo de 90 °C para controlar la degradación de la membrana. Lograr estas condiciones dentro de un contenedor de acero desplegado en cualquier lugar desde el desierto de Atacama (ambiente 50°C, carga solar equivalente a una temperatura superficial adicional de 30°C) hasta el Ártico canadiense (ambiente -50°C con sensación térmica) requiere aislamiento, control climático activo y sistemas de gestión térmica mucho más allá de lo que ofrece cualquier recinto disponible en el mercado.

Desiertos de alta temperatura y despliegues tropicales

En entornos de alta temperatura, los contenedores de hidrógeno personalizados incorporan paneles aislantes de lana mineral o espuma de poliuretano de celda cerrada de 75 a 100 mm dentro de una construcción de paredes de acero de doble capa, sistemas de revestimiento externo reflectante con valores de índice de reflectancia solar (SRI) superiores a 80 y sistemas de enfriamiento mecánico redundantes clasificados para mantener temperaturas interiores por debajo de 35 °C a 55 °C ambiente. Los sistemas de refrigeración deben funcionar de forma fiable con energía compartida con el electrolizador, normalmente utilizando unidades de aire acondicionado con compresor scroll de velocidad variable y un tamaño con un margen de exceso de refrigeración del 30 %. La filtración del aire de entrada es fundamental en entornos desérticos: los filtros de partículas MERV-13 o mejores, respaldados por etapas de carbón activado, evitan que la arena, el polvo y los contaminantes químicos transportados por el aire ensucien las membranas de los electrolizadores y los intercambiadores de calor.

Despliegues en el Ártico bajo cero y en frío a gran altitud

En el frío extremo, los contenedores personalizados para tareas de producción de hidrógeno ártico se especifican con valores de aislamiento (valores R) de R-30 a R-40 en paredes, pisos y paneles de techo, con trazado eléctrico de calor en todas las líneas de agua y tanques de almacenamiento de agua desionizada para evitar la congelación, y sistemas HVAC con clasificación ártica (generalmente sistemas de calefacción hidrónica de propilenglicol combinados con calentadores de conductos eléctricos o diésel) capaces de llevar un interior empapado en frío desde -50°C hasta la temperatura operativa en 4 horas. Todos los sellos de puertas, juntas de ventanas, materiales de prensaestopas y componentes de actuadores neumáticos deben estar clasificados para un funcionamiento continuo a -55 °C como mínimo, utilizando EPDM o elastómeros de silicona en lugar de compuestos de neopreno estándar que se vuelven quebradizos y fallan a bajas temperaturas.

Diseño eléctrico para áreas peligrosas y a prueba de explosiones

El interior de un contenedor de producción de hidrógeno está clasificado como área peligrosa según IEC 60079 (ATEX en Europa, NEC 500/505 en Norteamérica), específicamente Zona 1 o Zona 2 para la mayoría de las instalaciones de electrolizadores, dependiendo de la efectividad de la ventilación y la probabilidad de concentraciones de hidrógeno inflamable durante el funcionamiento normal o condiciones de falla previsibles. Esta clasificación exige que todos los dispositivos eléctricos instalados dentro del contenedor (luminarias, cajas de conexiones, sensores, actuadores, paneles de control y prensaestopas) deben tener una clasificación para la zona peligrosa aplicable, generalmente Ex d (antiinflamable) o Ex e (mayor seguridad) para la Zona 1, y Ex n o Ex ec para la Zona 2.

Los contenedores de hidrógeno personalizados abordan este requisito en la etapa de diseño en lugar de modernizarlos, lo que es técnicamente inferior y más caro. Los planos de clasificación de zonas son preparados por personas competentes, los programas de equipos se crean a partir de bases de datos de productos aprobados para áreas peligrosas y las prácticas de instalación siguen los requisitos de cableado IEC 60079-14, incluidos los radios mínimos de curvatura del cable, los requisitos de la caja de parada y la verificación de la continuidad de la conexión a tierra. Los detectores de hidrógeno, normalmente de tipo catalítico o electroquímico, se colocan a nivel del techo (el hidrógeno se eleva) a densidades de un detector por cada 20 a 30 m² de área de piso cerrada, con puntos de ajuste de alarma y apagado automático al 10 % y 25 % del límite explosivo inferior (LEL), respectivamente. Los sistemas de ventilación están diseñados para mantener la concentración de hidrógeno por debajo del 25 % del LEL en los peores escenarios de fugas, y normalmente requieren entre 10 y 20 cambios de aire por hora con redundancia de ventilador y monitoreo del flujo de aire.

Protección contra la corrosión para entornos químicos marinos e industriales

La corrosión por niebla salina es uno de los mecanismos de degradación más agresivos para las estructuras de contenedores de acero en implementaciones marinas, costeras y en alta mar. La norma ISO 12944 define las categorías de corrosión C4 (alta: industrial y costera) y C5-M (muy alta: marina y costa afuera) como los entornos de diseño relevantes para contenedores de hidrógeno en estos entornos, que requieren sistemas de recubrimiento con una vida útil de diseño de 15 a 25 años. Los contenedores personalizados para entornos C5-M generalmente reciben un sistema de tres capas: imprimación epoxi rica en zinc a 75 μm DFT, capa intermedia de epoxi a 125 μm DFT y capa superior de poliuretano o polisiloxano a 75 μm DFT, para un espesor total de película seca superior a 275 μm. Todas las soldaduras, bordes cortados y penetraciones reciben un recubrimiento de franjas adicional antes de la aplicación de la capa final.

Las superficies internas de los contenedores utilizados en aplicaciones de electrolizadores alcalinos enfrentan un riesgo adicional de corrosión química debido a la niebla de electrolito de hidróxido de potasio (KOH), un aerosol altamente cáustico que ataca agresivamente el acero desprotegido y los recubrimientos epóxicos estándar. Las soluciones personalizadas incluyen revestimiento de paredes internas con polímero reforzado con fibra de vidrio (FRP), bandejas de goteo de acero inoxidable con juntas selladoras resistentes a productos químicos debajo de equipos que contienen electrolitos y revestimientos para pisos clasificados para exposición continua a KOH en concentraciones de hasta el 30 % en peso. Todo el acero estructural en las zonas de salpicaduras de KOH se especifica en acero inoxidable 316L en lugar de acero al carbono, independientemente del sistema de recubrimiento.

Parámetros clave de personalización por entorno de implementación

La siguiente tabla resume los parámetros de personalización de contenedores más críticos correspondientes a cinco categorías principales de entornos extremos que se encuentran en las implementaciones de producción de hidrógeno en todo el mundo:

Integración de Sistemas de Seguridad, Monitoreo y Control Remoto

Contenedor de producción de hidrógeno personalizado Los dispositivos implementados en entornos extremos o remotos no pueden depender de una supervisión humana continua en el sitio. Por lo tanto, la arquitectura de seguridad y monitoreo debe ser integral, autodiagnóstica y capaz de ejecutar acciones protectoras de forma autónoma. La arquitectura del sistema de seguridad estándar para estos contenedores incluye un PLC de seguridad dedicado (clasificación IEC 61511 SIL 2) independiente del sistema de control de procesos, bucles de apagado de emergencia (ESD) cableados que funcionan independientemente del estado del sistema de control de procesos y aislamiento automático de la producción de hidrógeno y purga del gabinete con gas inerte al detectar un incendio, una fuga de hidrógeno superior al 25 % del LEL o una pérdida del flujo de ventilación.

La capacidad de monitoreo remoto es igualmente importante. Los contenedores personalizados para implementación en entornos extremos están equipados con módulos industriales de comunicación satelital o 4G LTE que transmiten datos operativos continuos (voltaje de la pila de electrolizador, corriente, temperatura, métricas de calidad del agua, pureza del hidrógeno, temperatura y humedad internas del contenedor y todos los estados de alarma) a una plataforma de monitoreo centralizada basada en la nube a la que pueden acceder los equipos de operaciones en cualquier parte del mundo. La capacidad de parametrización y apagado remoto significa que un solo ingeniero puede supervisar docenas de contenedores de producción de hidrógeno dispersos geográficamente en tiempo real, con protocolos de respuesta que van desde alertas automatizadas hasta apagado remoto y el envío de personal de servicio de campo a medida que aumenta la gravedad de la alarma.

Qué especificar al adquirir un contenedor de producción de hidrógeno personalizado

La adquisición de un contenedor de producción de hidrógeno personalizado para entornos extremos requiere un documento detallado de especificaciones de sitio y aplicación que permita a los fabricantes diseñar una solución adecuada en lugar de adaptar un producto estándar. Los compradores que proporcionan especificaciones vagas o incompletas reciben diseños inadecuados que requieren modificaciones costosas en el campo. Los siguientes parámetros deben definirse en su totalidad antes de dirigirse a los fabricantes:

• Datos ambientales del sitio: Temperatura ambiente mínima y máxima (extrema y base de diseño), caso de diseño de velocidad del viento, carga de nieve y hielo, clasificación de zona sísmica, intensidad de radiación solar, altitud (afecta la densidad del aire y el tamaño del equipo) y categoría de corrosión según ISO 12944.
• Especificaciones del sistema electrolizador: Tipo de tecnología (PEM, alcalina, AEM), capacidad de producción nominal en Nm³/h o kg/día, rangos de presión y temperatura de funcionamiento, requisitos de servicios públicos (voltaje y frecuencia de suministro de energía, calidad y caudal del agua, suministro de purga de nitrógeno) y ubicaciones de conexión de interfaz.
• Requisitos reglamentarios y de certificación: Normas nacionales e internacionales aplicables (ATEX, IECEx, UL, CSA, DNV GL, marcado CE), códigos de recipientes a presión (ASME VIII, PED, AD 2000) y cualquier requisito de certificación de terceros específico del proyecto por parte del usuario final o aseguradora.
• Restricciones de logística e instalación: Modo de transporte (carretera, ferrocarril, barco, puente aéreo con helicóptero), dimensiones y peso máximos del contenedor para la ruta de transporte, restricciones de acceso al sitio, tipo de cimentación disponible (losa de concreto, patín de acero, plataforma costa afuera) y capacidad de elevación de la grúa en el sitio de instalación.
• Requisitos operativos y de mantenimiento: Intervalos de servicio requeridos, requisitos de acceso para mantenimiento (tamaños mínimos de puertas y trampillas, pasillos de mantenimiento internos), almacenamiento de repuestos dentro del contenedor y vida operativa esperada de la instalación completa (normalmente entre 20 y 25 años para proyectos de hidrógeno verde).
